斗笠刀库xh7126加工中心

发布时间: 点击量:489

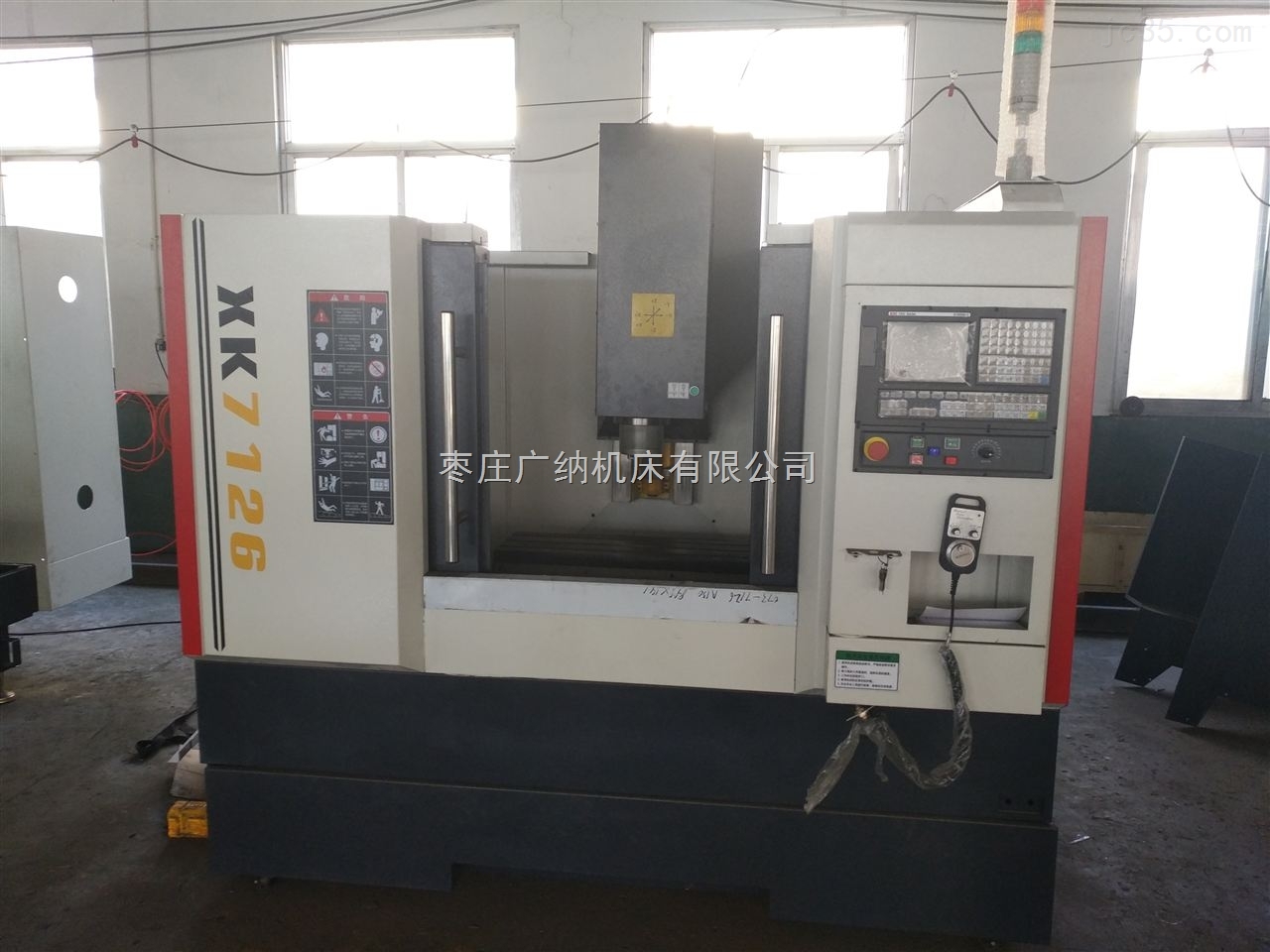

斗笠刀库xh7126加工中心




XH7126加工中心
71269
基本说明

1、广泛应用于军工、航天、汽车、模具、医疗设备、机械制造等行业的箱体零件、壳体零件、盘形零件等加工。机床配有自动润滑系统、冷却系统,采用全封闭式立式防护罩。



机 床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度消失模铸造成型技术,内部金相组织稳定,确保基础件的高稳定性。铸件结构经过机床动力学 分析和有限元分析,使其几何结构更加合理,与加强筋的恰当搭配,保证了基础件的高刚性。宽实的机床底座,箱形腔“人”字型立柱、加宽加长的床鞍、负荷全支 撑的设计,结构符合材料力学的先进设计理念,可确保加工时的重负载能力。

2、高刚性、高精密主轴:采用台湾健椿主轴BT40-120mm。

  (1)主轴电机通过同步带传动,可大幅减低传动噪音及热量产生。



  (2)主轴采用精密级日本NSK轴承,高速、高精密,zui高转速可达8000r/min。

 (3)主轴箱体采用1:1重锤平衡配重,配重更可靠、稳定。使主轴在高速运转时,避免产生共振现象,确保zui佳的加工精度。

 采用台湾C3级高精密、高强度滚珠丝杠。采用进口高精度锁紧螺母,滚珠丝杠经预拉伸后,大大增加了传动刚性并消除了运动时产生的热变形影响,因而确保了机床的定位精度和重复定位精度。斗笠刀库xh7126加工中心斗笠刀库xh7126加工中心



4、X、Y、Z轴采用原装台湾上银滚柱重载导轨,线轨滑座为加宽加大处理,特别是Z轴的滑座加长。滚柱重载线轨可以满足客户速度快、精度高的要求外,还可以强力切削,同时也增加机床导轨的使用寿命等特性。



    5、可选配台湾原装斗笠,无需进行手动换刀,台湾刀库具有换刀速度快,换刀准确等特点。



6、机床配有密封式导轨防护罩,有效的保护导轨和丝杠,延长其使用寿命。



7、当机床配立体式全防护时,机床在强力切屑时保证不震动。(外形客户可根据自己要求选择样式)



8、客户可选配国产或进口绝对值操作数控系统,确保了控制系统的稳定性高、速度快,表面光滑,精度高等优点,具备了制造模具应有的功能及机加工能力。支持四轴联动。



9、配有系统控制油路系统:采用我们*的主动式油压供油系统:由操作系统直接控制,按照运动需求自动分配供油,精确控制供油部位与油量,大大降低了润滑油的浪费又避免了由于润滑油而污染冷却液的情况,极大的延长了冷却液的使用时长又保证了供油的均衡与润滑。



10、电气柜内的配线皆符合国家电气安全规范,确保控制系统运转时不受外部干扰。更好的保证生产安全。



11、高精度螺距补偿,各传动轴均采用高精度激光镭射进行检测优化补偿使各轴定位精度更加准确,更适合加工高精度的零件。同时采用先进的球杆仪优化分析处理,保证机床在做圆、曲面加工时的精度。



参数

项目

单位

XH7126

主轴孔锥度



BT40

X轴行程

mm

550

Y轴行程

mm

320

Z轴行程

mm

400

工作台面积

mm

1100X260

zui大载重能力

KG

200

主轴中心至立柱距离

mm

300

主轴臂端至工作台zui大距离

mm

450

主轴转速范围

r/min

0~8000

主轴电机功率

kw

3.7KW(伺服)

刀库数量

T

12(斗笠)

定位精度

mm

±0.02

重复定位精度

mm

±0.01

进给速度

mm/min

0~4000

X、Y向伺服电机

N.M

6

Z向伺服电机

N.M

15

机床净重

kg

1800

机床外型尺寸

mm

1800*1500*2100



光机配置

序号

配置

规格明细

厂家

产地

1

三轴丝杆专用轴承

内径20,外径47

TPI /NTN

台湾/日本

2

三轴滚珠丝杆(P3级)

FD2510

启尖

国产

3

三轴淬火导轨

n/a

n/a

n/a

4

主轴

皮带式BT40-100-8000rpm

矩将/丹铨/健椿

台湾

5

打刀缸

3.5T

亚德客/丹铨

台湾

6

三轴伸缩护罩

n/a

海东/弘圳

国产

7

容积式自动润滑系统

CLC-1-2L-206

傅恒

国产

8

三轴锁紧螺帽

YSF 20*1.5P

盈锡

台湾

9

三轴联轴器

D&Y10 C55L78

D&Y

国产

10

地脚螺栓承座+地脚螺栓+螺帽

n/a

n/a

国产

可选配置

1

三轴滚珠螺杆(C3级)

25-16K3

上银/银泰

台湾

2

三轴滚柱线轨

25CA

启尖/银泰

台湾

3

刀库

圆盘式BT30-16T

盛钰/冈田/圣杰

台湾

4

刀库

斗笠式BT30-12T

盛钰/冈田/圣杰

台湾

5

主轴

直结式BT30-100-12000rpm

矩将/丹铨/健椿

台湾

6

钣金

n/a

冠维

国产

7

螺旋排屑机

n/a

冠维

国产

undefined
IMG_1050_副本_副本
111

物流
由于机床为超大,超重物品,快递和物流公司一般不接,所以要用配货站配车,配车一般是专线车辆,长期两地往返,对两地都比较了解,能送货到门,方便装车和客户卸车,一站直达zui大保证货物安全,但是这种方法时效性不佳,路上快,但是配货慢,一辆大车要配满货才会走,所以有一个等待的配货时间,根据城市的不同一般热门城市可天天走货,冷门城市可能就要3-5天,综合考虑,安全,方便,时效,配车是机床运输的zui佳选择,所以客户可以放心购买。
售后

感谢您购买广纳机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并妥善保存。枣庄广纳机床有限公司从事钻床、铣床生产销售十余年,为用户提供相关的产品及其服务。为了规范售后服务,不断提高公司的服务水平和服务意识,特制定本体系。若在购买后或在使用过程中有发现异常,请直接与厂家联络。我们将严格履行3电48(三小时内与客户解决,如解决不了48小时内到达用户现场)更好的为客户提供高效优质快捷的服务,并接受广大用户的监督。我司对售出所有产品执行五年免费保修。保修期内,属于产品本身质量问题引发的零配件的更换,我公司免费提供快速更换。我们服务质量的优劣、服务效率的及时性,关系到公司在客户心中的良好形象,关系到公司的发展前途。因此我们提出为客户提供超值产品和超值服务的目标,从而增强客户对公司的认可度,提高公司在客户心中的知名度和美誉度。更多问题请致电
